Lambda Nu Stepper Motor Controller SM-100

คุณลักษณะและการใช้งานของชุด SM-100

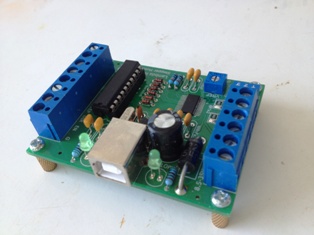

                บอร์ด Lambda NuSM-100 เป็นบอร์ดขับสเต็ปเปอร์มอเตอร์แบบ 2 ขั้ว หรือ Bipolar Stepper Motor (เช่นรุ่น Lambda Nu STM-1)  ที่สามารถทำงานได้ทั้งการควบคุมโดยตรงผ่าน USB ด้วยชุดคำสั่งที่กำหนด หรือขับด้วยสัญญาณลอจิก 5V ภายนอก เพื่อขับ Step, Direction และ Enable โดยตรง เช่นในกรณีที่ใช้กับซอฟต์แวร์ควบคุมเครื่องกัดวัสดุ (CNC: Computer Numerical Control) ร่วมกับพอร์ตปรินเตอร์แบบขนาน
                นอกจากการควบคุมมอเตอร์แล้ว ตัวบอร์ดยังสามารถอ่านค่าแรงดันไฟตรง ได้ในช่วง 0 - 5 V จำนวน 2 ช่อง ทำให้เหมาะสำหรับใช้เป็นเงื่อนไขการควบคุมการทำงานของบอร์ดได้  โดยบอร์ดมีคุณลักษณะที่สำคัญดังนี้

· ขับ/ควบคุม มอเตอร์ได้ทั้งแบบ Bipolar และ Unipolar

· ขับกระแสได้ 1.2A (สูงสุด 2A เมื่อระบายความร้อนอย่างพอเพียง)

· ใช้แรงดันไฟตรง ได้ตั้งแต่ 9 - 35 V

· กำหนดทิศและความเร็วได้ตั้งแต่ 0 - 5000 Hz หรือ สเต็ป/วินาที  (มอเตอร์
         สเต็ปเปอร์ส่วนใหญ่จะหมุนได้ที่ความเร็วไม่เกิน 1500Hz)

· ตั้งจำนวนสเต็ปที่หมุน ณ เวลาที่กำหนดได้

· ตั้งโหมดการหมุนได้ 6 โหมด คือ full-step  1/2  1/4  1/8   1/16  และ
         1/32 ได้ จึงสามารถควบคุมแรงบิด และเสียงที่เกิดจากการหมุนได้อิสระ

·ตั้งกระแสขับได้บนบอร์ด (ค่าเริ่มต้นประมาณ 700 mA) จึงใช้ได้กับมอเตอร์ขนาดต่างๆ จึงไม่ทำให้มอเตอร์ไหม้จากกระแสเกิน

· ควบคุมตรงด้วยคำสั่งผ่าน USB หรือจากสัญญาณดิจิตอลภายนอก เพื่อควบ  คุมความเร็ว (Step) ทิศทาง (Direction) และการเปิดปิดมอเตอร์ (Enable)

·วัดแรงดันไฟตรงได้  2 ช่อง ในช่วง 0 - 5000 mV

· มีระบบป้องกันกระแสและอุณหภูมิของไอซีขับเกิน

· สามารถใข้โปรแกรม Terminal เช่น Hyper Terminal ที่ให้มากับวินโดวส์เพื่อส่งคำสั่งควบคุมได้

· มีขนาดกะทัดรัด " x "( x  ซม)  สะดวกต่อการติดตั้งหลายบอร์ด ในกล่องเดียวกันเพื่อขับมอเตอร์ สามแกน แบบ XYZ หรือมากกว่า เพื่อทำ
         เครืองกัด CNC ได้
